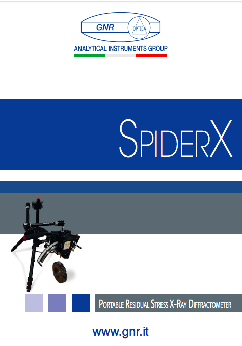

SpiderX是新型GNR便携式残余应力分析仪。它的设计重点是特殊的便携性,轻巧,易于设置,出色的性能和可忽略的x射线发射。
结果是一个紧凑和智能的仪器,基于一个低功率x射线管和一个快速和高效的探测器,两者的结合确保了准确和快速的测量。
测角仪的头部沿着一个90度的弯曲扇形旋转,用于测定多晶材料的应力状态。为分析Fe(铁素体、奥氏体)、Al、Ni、Cu、Ti和Mg合金,可将2θ角从135°改变为165°。
SpiderX是新型GNR便携式残余应力分析仪。它的设计重点是特殊的便携性,轻巧,易于设置,出色的性能和可忽略的x射线发射。
结果是一个紧凑和智能的仪器,基于一个低功率x射线管和一个快速和高效的探测器,两者的结合确保了准确和快速的测量。
测角仪的头部沿着一个90度的弯曲扇形旋转,用于测定多晶材料的应力状态。为分析Fe(铁素体、奥氏体)、Al、Ni、Cu、Ti和Mg合金,可将2θ角从135°改变为165°。
GNR SpiderX是多功能的工作现场或实验室。
现场的特性
- 大样本无损现场测量
- 由于角度计头的多功能性,很容易访问测量点
- 电池可以在没有主电源的情况下进行现场测量
- 单箱包含测角仪和电源,总重量约为。19公斤。
实验室功能
-
- GNR SpiderX可以安装在一个封闭的舱室,适合实验室分析
- 拟人化的手臂可以轻易改变测量点
在这里,您可以创建将在模块中使用的内容。
软件
从数据采集到数据分析,GNR SpiderX软件支持多种任务,非常容易用于单轴残余应力状态分析。SpiderX软件的开发符合ASTM E915规范和UNI EN 15305标准。
GNR SpiderX软件可以测量和计算任何多晶材料的残余应力:
- 采集时间/步骤:30-120秒
- 步数:5-17步
- 质心法测定峰位
- 法向和剪切分量分析可用于单轴测量
全功能的Windows软件使用基于线程的多任务:
- x射线管爬升和控制
- 可设米勒指数、杨氏模和泊松比
- 检测器、直流电机、电源、安全联锁功能控制
- Ω模式
- 微软视窗操作系统
- 项目经理
